Генераторная лампа ГУ-5А
Артикул 43654
Цена: 7100 руб.
| Ток : | накала: 23 А |
|---|---|
| Ток : | сетки обратный: не более 20 мкА |
| Ток : | эмиссии катода (при uа=uс=500 В): не менее 6 А |
| Ток : | анода ионный (при uа=500 В): не более 40 мкА |
| Ток : | анода (при uс=0 В): 0,55 ± 10 А |
| Коэффициент усиления : | 72,5 ± 12,5 |
| Выходная мощность : | не менее 3,5 кВт |
| Емкость : | входная: не более 19 пФ |
| Емкость : | выходная: не более 16 пФ |
| Емкость : | проходная: не более 0,5 пФ |
| Напряжение : | накала: 12,6 В |
| Напряжение : | анода: 5 кВ |
| Мощность : | рассеиваемая анодом: 3,5 кВт |
| Мощность : | рассеиваемая сеткой: 150 Вт |
| Частота : | 110 МГц |
Мощный генераторный триод ГУ-5А для генерирования и усиления
высокочастотных колебаний в радиопередающих устройствах и
промышленных генераторах для высокочастотного нагрева. Лампа
может работать в схемах с общей сеткой.

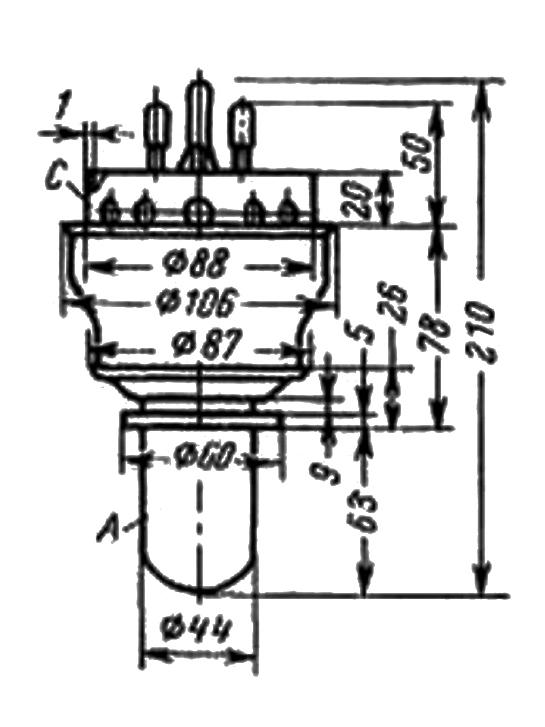

Оформление - металлостеклянное.
Рабочее положение - вертикальное, анодом вниз.
Охлаждение - принудительное:
- анода - водяное не менее 14 л/мин
- баллона - воздушное не менее 40м3/ч
- ножки - воздушное не менее 20 м3/ч;
Масса не более 1 кг .
