Тиратрон ТГ1-0.02/0.5
Артикул 44048
Цена: 600 руб.
| Напряжение : | накала: 6,3 В |
|---|---|
| Ток : | накала: 165 ±20 мА |
| Напряжение : | возникновения разряда: не более 30 В |
| Ток : | в цепи анода: 20 мА |
| Падение напряжения : | не более 16 В |
| Напряжение : | первой сетки запирающее: при RС1=0,1 МОм не более –6 В; при RС1=10 МОм не более –8 В |
| Напряжение : | поддержания разряда: не более 16 В |
| Напряжение : | анода: 500 В |
| Напряжение : | первой и второй сеток: -100 В |
| Напряжение : | между катодом и подогревателем при отрицательном потенциале подогревателя: 50 В |
| Ток : | утечки между катодом и подогревателем наибольший: 20 мкА |
| Ток : | в цепи анода в импульсе наибольший: 120 мА |
| Сопротивление : | резистора в цепи первой сетки: 0,001–10 МОм |
Тиратрон ТГ1-0.02/0.5 непрерывного действия с накалённым катодом
и газовым наполнением в стеклянной оболочке.
Предназначен для работы в релейных и преобразовательных
устройствах с током анода до 0,02 А при напряжении не более 0,5
кВ.
Тиратрон ТГ1-0.02/0.5 применяется в различных радиотехнических
устройствах общего назначения.
Выпускается в стеклянном миниатюрном пальчиковом оформлении,
баллон наполнен ксеноном.
Катод оксидный косвенного накала.
Работает в любом положении.
Время разогрева 10 сек.
Охлаждение естественное.
Температура окружающей среды от -60 до +90° С.

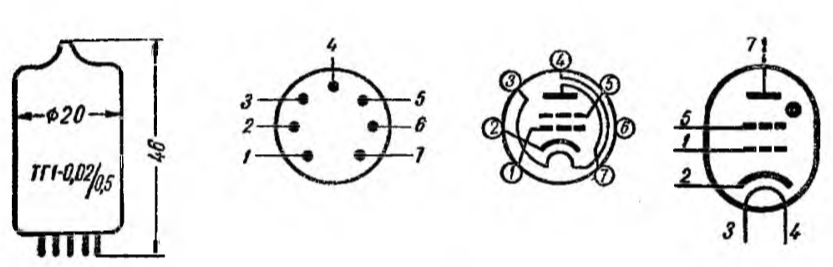

Цоколь 7-штырьковый с пуговичным дном, расположение штырьков:
РШ4.
Габаритные размеры тиратрона ТГ1-0.02/0.5:
- длина - 46 мм;
- диаметр - 19 мм.
Масса не более 12 г.
Наработка не менее 500 ч.
Технические условия: СБ3.340.003ТУ.
Расшифровка маркировки тиратрона:
ТГ1-0.02/0.5
ТГ - тиратрон непрерывного действия с накалённым катодом и
газовым наполнением;
1 - число порядкового номера разработки тиратрона;
0.02 - число, определяющее среднее значение тока анода в амперах;
0.5 - число, указывающее на предельное напряжение анода в
киловольтах (кВ).
