Согласующий трансформаторТОТ-109
Артикул 59832
Цена: 400 руб.
| Типоразмер : | ША6 х 8 |
|---|---|
| Номинальная мощность : | 1 В*А |
| Входное сопротивление : | на выводах 1-2: 150 Ом; 1-3: 330 Ом; 1-4: 590 Ом |
| Сопротивление нагрузки : | 5-6: 90 Ом; 5-7: 126 Ом; 5-8: 180 Ом |
| Сопротивление : | обмоток постоянному току: первичной 18х2 Ом; вторичной 14,5 Ом |
| Индуктивность : | первичной: 0,22 Гн; рассеяния: 0,012 Гн |
| Ток : | подмагничивания: 4 мА |
| Максимальное напряжение : | первичной обмотки: 12х2 В |
Унифицированные согласующие трансформаторы сигналов низкой
частоты типа ТОТ предназначены для работы в усилителях низкой
частоты промышленного и бытового назначения, собранных на
полупроводниковых приборах.

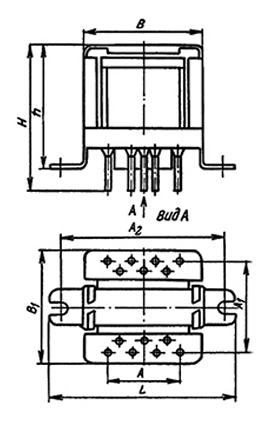

A - 9 mm, A1 - 18 mm, A2 - 34 mm, B - 27 mm, B1 - 23 mm, L - 40 mm, H - 32.5 mm, h - 26 mm, d - 0.8 mm
