Согласующий трансформаторТОТ-65
Артикул 41517
Цена: 400 руб.
| Номинальная мощность : | 0,25 ВА |
|---|---|
| Входное сопротивление : | на выводах 1-2: 425 Ом |
| Входное сопротивление : | на выводах 1-3: 950 Ом |
| Входное сопротивление : | на выводах 1-4: 1700 Ом |
| Сопротивление нагрузки : | на выводах 5-6: 1020 Ом |
| Сопротивление нагрузки : | на выводах 5-7: 2250 Ом |
| Сопротивление нагрузки : | на выводах 5-8: 4000 Ом |
| Сопротивление : | первичной обмотки постоянному току при +20 °С: 35х2 Ом |
| Сопротивление : | вторичной обмотки постоянному току при +20 °С: 123х2 Ом |
| Индуктивность : | первичной обмотки: 0,5 Гн |
| Индуктивность : | рассеяния: 0,034 Гн |
| Ток : | подмагничивания: 1 мА |
| Максимальное напряжение : | первичной обмотки: 10х2 В |
Унифицированные согласующие трансформаторы сигналов низкой
частоты типа ТОТ предназначены для работы в усилителях низкой
частоты промышленного и бытового назначения, собранных на
полупроводниковых приборах.

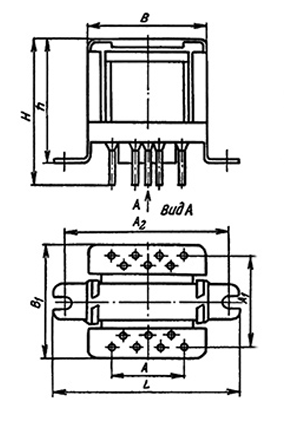

A - 9 mm, A1 - 15 mm, A2 - 25 mm, B - 22 mm, B1 - 21 mm, L - 30 mm, H - 22,5 mm, h - 19 mm, d - 0,8 mm
