Согласующий трансформаторТОТ-86
Артикул 41520
Цена: 600 руб.
| Номинальная мощность : | 0,63 ВА |
|---|---|
| Входное сопротивление : | на выводах 1-2: 425 Ом |
| Входное сопротивление : | на выводах 1-3: 950 Ом |
| Входное сопротивление : | на выводах 1-4: 1700 Ом |
| Сопротивление нагрузки : | на выводах 5-6: 4 Ом |
| Сопротивление нагрузки : | на выводах 5-7: 9 Ом |
| Сопротивление нагрузки : | на выводах 5-8: 16 Ом |
| Сопротивление : | первичной обмотки постоянному току при +20 °С: 50х2 Ом |
| Сопротивление : | вторичной обмотки постоянному току при +20 °С: 0,45х2 Ом |
| Индуктивность : | первичной обмотки: 0,6 Гн |
| Индуктивность : | рассеяния: 0,034 Гн |
| Ток : | подмагничивания: 2,5 мА |
| Максимальное напряжение : | первичной обмотки: 16х2 В |
Унифицированные согласующие трансформаторы сигналов низкой
частоты типа ТОТ предназначены для работы в усилителях низкой
частоты промышленного и бытового назначения, собранных на
полупроводниковых приборах.

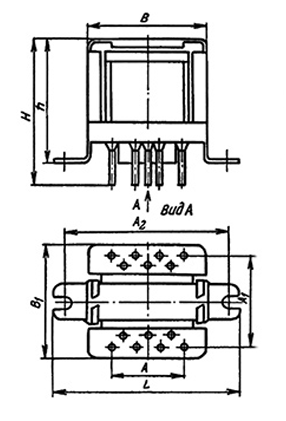

A - 9 mm, A1 - 18 mm, A2 - 34 mm, B - 27 mm, B1 - 23 mm, L - 40 mm, H - 32,5 mm, h - 26 mm, d - 0,8 mm
